2019/06/25

「ヘルムホルツ床」東京白金のマンション採用事例

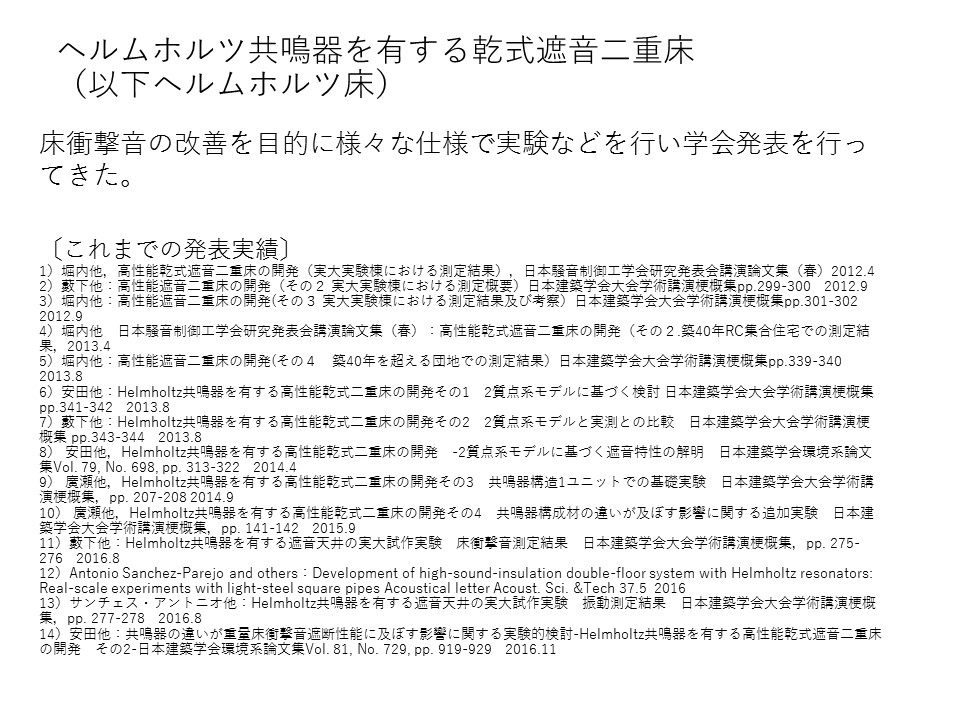

お知らせが遅くなりましたが、URと共に開発を行い、実用化を目指してきた「ヘルムホルツ共鳴器を有する乾式遮音二重床」が、このたび港区白金の民間マンション1棟まるごとのリノベーションに採用され、今年の3月に竣工いたしました。

建物は平成10年(1998)竣工の民間の賃貸マンションでRC造4階建、15戸、スラブ厚は150mmの建物です。

URの実験では、団地を想定して床高さを140mmとしていましたが、今回の条件は床高さ100mm、しかも床下に配管を行うというものでした。そのため重量床衝撃音(ゴムボール)での改善目標は、実験時の10dBより少し低く、10dB弱に設定しました。

床衝撃音測定は、(1)旧フローリング(二重床)、(2)スラブ素面、(3)ヘルムホルツ床が張られた状態(天井無し)、そして(4)天井が張られた後の計4回行いました。

図1 住棟平面図(一部)および測定位置図

測定結果

重量床衝撃音(ゴムボール)測定結果
旧二重床 → 63Hzと125Hz帯域でスラブ素面より低下していた
ヘルムホルツ床→ 63Hz帯域で8.3dB、500Hz帯域で19.7dB、スラブ素面より改善した

軽量床衝撃音(タッピングマシン)測定結果
ヘルムホルツ床は旧二重床と比較して250Hz帯域で8.8dB改善

※天井の設置前後の変化は、ゴムボールではL値上変化はなく、タッピングマシンではL数で2dB効果があった。

図2 床衝撃音測定結果(左ゴムボール、右タッピングマシン)

ヘルムホルツ床の特徴
ヘルムホルツ共鳴機構により、床下の空気層の音圧を低減できること、面剛性が高く力が分散し変形を抑えられること、面密度が一般の二重床より大きいことなどの長所があります。

床仕上構造の設計にあたり、床仕上高さおよび床下の必要空間を設計条件として、部材の厚み、空洞部の厚み、面剛性、面密度、防振ゴム、表面材およびコスト・施工性・耐久性などを、また最後にヘルムホルツ共鳴周波数および床下空間の共鳴周波数の設定を行っています。

表1 床仕上げ表

図3 床仕様

図4 平面の基本パターン

今年の秋の建築学会にて「ヘルムホルツ共鳴器を有する乾式遮音二重床の開発 集合住宅の改修への適用」と題して発表を行う予定です。

設計および施工技術にあたり、技術士事務所 佐野英雄氏、平成ビルディング 小池豊氏、アーキジャムワークショップ 小山美智恵氏、アルファリンクス 弓削寛司氏、雨澤壮敏氏に協力を得ました。

2019/05/23

旅する楽器展

国立民族学博物館で『旅する楽器 南アジア、弦の響き』という企画展(2019年2月21日~5月7日)を行っており、大阪での仕事の帰りに立ち寄ってみました。

国立民族学博物館は大阪府吹田市千里万博公園の中にあります。最寄り駅は大阪モノレールの万博記念公園駅です。そこから太陽の塔のわきを通った先に博物館があります。


2007年に、トルコのイスタンブールで開催されたInter Noiseの大会に参加した際、街を歩いていて大変びっくりしたのは、楽器店が多くあり、しかもエレキギターなどの電気楽器はほぼなく、ほとんどが弦楽器のサズおよびその種の民族楽器だったことです。サズは町の店舗の壁にもかけられており、いつでも弾ける状態になっています。街を歩く人の中にも楽器のケースを持っている人がたくさんいたので、一人に「それは何ですか」と声をかけると、路上でサズをケースから出して弾いてくれました。そのくらい身近に民族楽器があることに驚きました。

2007年トルコの楽器店

トルコの楽器にて

トルコの楽器にて

トルコの楽器にて

トルコの楽器にて

また、2008年にはカザフスタンに行きました。カザフスタンの民族楽器であるドンブラ及びコブスを演奏するホールの音響調査が目的でした。ドンブラは馬の足音のような弾き方で、コブスは重厚なチェロのような音を出す楽器です。カザフスタンは独立後に民族楽器の復興につとめており、その当時ドンブラ用のコンサートホールを作るという計画があったのですが、アメリカ発信のリーマン・ショック(2008年)の影響でカザフスタンにおける建設計画もかなり止まってしまい、このドンブラホールの建設計画も中止されてしまいました。とても残念なことです。


大統領文化センターホールでの民族楽器による演奏および音響測定(2008年9月28日)


 これらの旅行を通じて、様々な楽器が様々なところで存在していることが気になっていました。

また昨年には、「テュルクソイ」というテュルク語系諸民族の民族楽器の合同オーケストラの演奏を聴く機会もあり、このブログでもご紹介しました。

今回は、たまたま国立民族学博物館で開催されていた『旅する楽器 南アジア、弦の響き』の展示会に行った次第です。これだけ様々な楽器が一堂に陳列されているのを見るのはなかなかないことです。サズやドンブラ、コブスは単独にそれぞれの地域に存在していることはわかりますが、その他の地域、西アジア、中央アジア、南アジア、中国、東南アジアとのつながりが感じられます。

正直、弦楽器だけでもものすごい数が存在していることがわかりました。おそらく管楽器や太鼓なども入れると相当な数になると思います。

季刊166. 2018民俗学『特集 旅する楽器』のP.4に「楽器は、特定の地域で生まれ、その場所で何世紀にもわたって伝承された『土着』型がないわけではないが、圧倒的に多いのは他地域から伝播し定着した楽器である。」とありました。

「旅する楽器展」は西アジア、中央アジア、南アジア、日本、中国、東南アジアにある楽器のルーツを探るもので、大陸の東のどん詰まりにある日本の楽器、三線、三味線、箏などもどういう経路を経てきたのかと思いをはせました。

『旅する楽器 南アジア、弦の響き』より









2019/01/07

〔募集終了〕川越市の旧鶴川座の引取り手募集

2019.7.17(追記) 残念ながら鶴川座の解体作業が始まってしまったため、引き取り手募集は終了いたしました。
-----------------------------

普段は建築音響の仕事をしている以外に 研究として長年芝居小屋の音響調査を行ってきました。ここ最近は、川越市の旧鶴川座の調査を行い、建築学会で発表を行いました。
昔は全国に数千件もあったとされる芝居小屋も、現在は数十件ほどしか残されておらず、関東にはこの鶴川座、群馬のながめ余興場くらいしかありません。
その貴重な資料である鶴川座を音響調査することで、芝居小屋の音響的特性を様々な角度から再現しようと試みました。

昨年・今年の建築学会のブログ。主に建築音響の発表になりますが、見ていただけると幸いです。

2018年の発表
2017年の発表

しかし実はこの旧鶴川座、上記の音響調査当時は川越市も街づくりの一環と位置付けて保存活用事業を行っていたのですが、昨年になりそれがストップしてしまいました。鶴川座の持ち主である蓮馨寺も、それにより復原をあきらめ、今年の春、鶴川座を解体してホテルを建てることが決定しています。

非常にもったいないことと思いますが、川越市があきらめてしまった今、部外者ができることと言えば、鶴川座の移築先を探すことくらいのようです。移築のための費用も負担していただく必要があります。さらに時間もほとんどありません。

どなたか、この鶴川座に関心がある方、または関心がありそうな方をご存じでしたら、弊社までご連絡ください。


以下に、鶴川座の現在の様子と歴史を簡単にご紹介します。

現在の鶴川座(2013撮影)
鶴川座は蔵の街、小江戸、川越市にあり、東京近郊に唯一残存する芝居小屋です。建設は明治31年、竣工当時の外観は蔵造り風の形(下図)をしていますが、のち外観も洋風に模様替えされて映画館になり、現在では閉館し、廃墟になっています。鶴川座は明治26年に大火で焼けて立て直しています。

竣工当時の鶴川座(明治31年竣工)
明治11年(1878年)に近代劇場として大々的な洋風開場式を行った新富座の外観(下図)です。明治9年(1876年)日本橋区数寄屋町の火災で類焼し、立て直したため、鶴川座と似た蔵造り風です。


東京名所のうち第一の劇場新富座(三代目歌川廣重画)(Wikipediaより)
